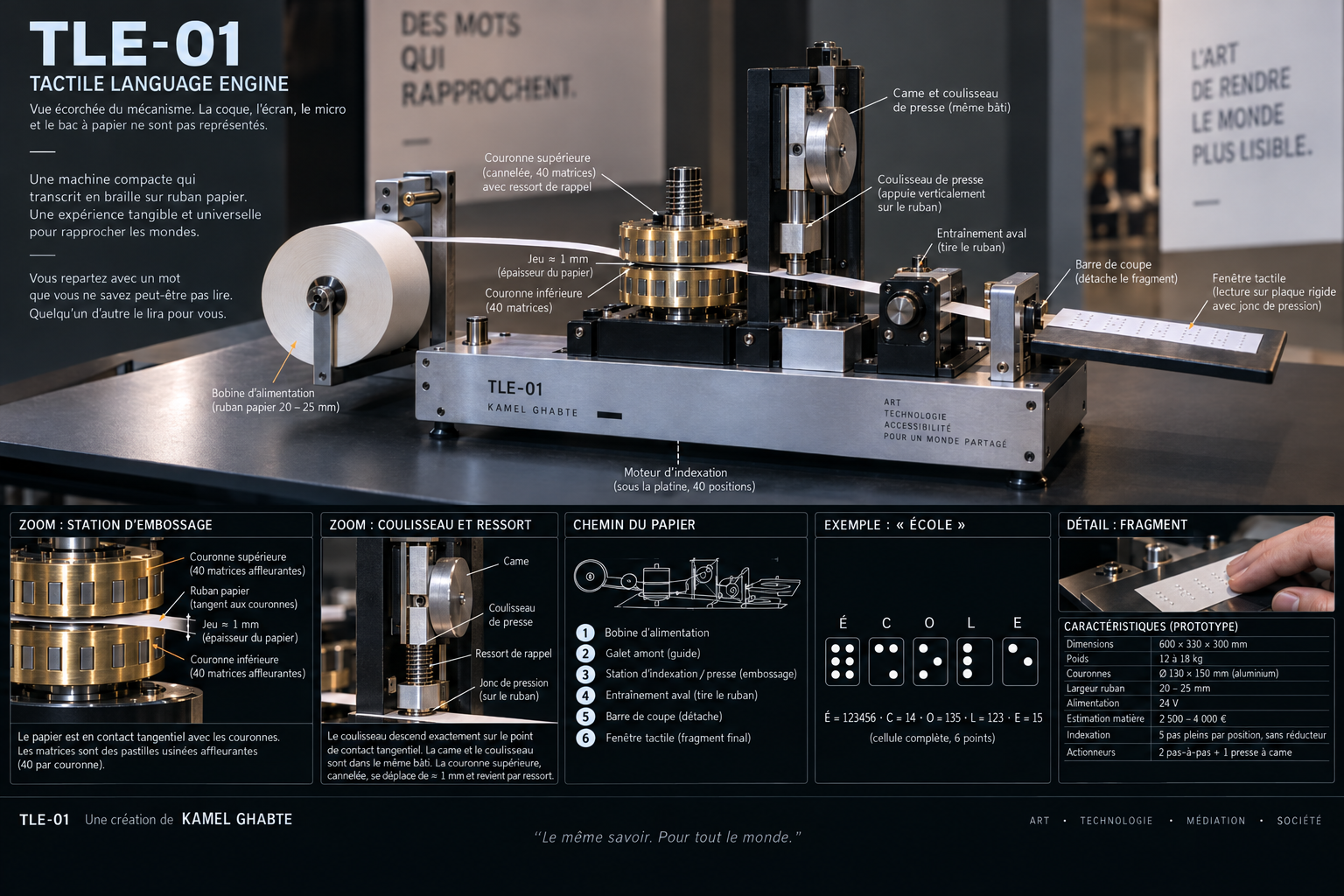

Vue écorchée du mécanisme — la coque, l'écran, le micro et le bac à papier ne sont pas représentés.
Studio NEONOVA · prototype · TLE-01
TLE-01 — art · technologie · médiation
Une machine qui écrit un mot en braille sur une bande de papier, et vous le met dans la main.
Vous repartez avec un texte que vous ne savez peut-être pas lire. Quelqu'un d'autre le lira pour vous.
Le TLE-01 transcrit un mot en braille et l'emboutit dans un ruban de papier. Le relief est permanent : il ne demande aucune alimentation pour être maintenu, il ne s'efface pas, et il quitte la machine avec la personne qui l'a demandé.
C'est un objet mécanique, ouvrable, réparable, sans écran tactile pour cacher ce qu'il fait. On voit la roue chercher la lettre. On entend la presse la refermer sur le papier.
Vue écorchée du mécanisme — la coque, l'écran, le micro et le bac à papier ne sont pas représentés.
Ce que ça fait
On dit un mot, ou on l'écrit. La machine le convertit en cellules braille. La roue tourne pour amener la matrice de la première lettre au-dessus du ruban. La presse referme la gorge : le point se forme dans le papier. Le ruban avance d'une cellule. Et ainsi jusqu'au dernier caractère.
Le mot se présente ensuite dans la fenêtre de lecture, plaqué sur une plaque rigide pour qu'il se lise vraiment sous les doigts. Puis on détache la bande, et on l'emporte.
La bande ne porte que du braille. Pas de traduction imprimée, pas de légende.
Une personne voyante repart donc avec un texte qu'elle ne peut pas lire seule. Pour savoir ce qu'elle tient, il faudra demander. C'est le cœur du dispositif : il ne se contente pas de rendre un contenu accessible, il inverse le rapport, une fois, pour de vrai — et ça continue après l'exposition, dans la classe, dans une poche, sur un frigo.
Pourquoi cette machine
Les afficheurs braille rafraîchissables coûtent de quelques centaines à plusieurs milliers d'euros, reposent sur des actionneurs piézoélectriques, et se réparent chez le fabricant. Le mécanisme n'a pas changé depuis quarante ans — un mur de prix et une boîte noire.
Le TLE-01 n'a que trois mouvements et deux moteurs. La précision du braille est dans une pièce usinée une fois, pas dans un réglage à maintenir. Une panne se règle en changeant un rouleau ou une courroie. Il part en itinérance sans technicien.
Rien à maintenir sous tension, aucune chauffe, aucune consommation au repos. Et surtout : la trace sort de la machine. C'est ce qui transforme une borne d'exposition en objet qui circule.
Comment ça marche
Le principe est celui des étiqueteuses braille mécaniques, ramené à une machine d'exposition. Deux couronnes coaxiales portent chacune 40 matrices : les poinçons mâles en bas, les empreintes femelles en haut. Le ruban de papier passe dans la gorge entre les deux, qu'il vient effleurer sur un seul point tangent. Un moteur indexe les couronnes ; un coulisseau entraîné par une came referme la gorge à l'aplomb du papier.
La presse ne porte aucune matrice. Elle ne fait que fermer. Conséquence directe : il n'y a rien à aligner, rien à recaler, rien qui dérive. La géométrie du braille est usinée dans la couronne, une fois pour toutes.
La roue porte les 40 signes du braille français : les 26 lettres et les 14 signes propres à la langue — â à ç é è ê ë î ï ô œ ù û ü. En braille, une lettre accentuée n'est pas une lettre décorée : c'est une lettre à part entière, avec sa propre combinaison de points. Le é n'est pas un e avec quelque chose en plus, c'est la cellule pleine, les six points. Une machine qui écrirait ECOLE à la place d'ÉCOLE écrirait mal le français. L'espace n'occupe aucune position sur la roue : pas de presse, seulement une avance.
Les matrices sont gravées dans l'ordre de Louis Braille, par séries de dix : a–j sur les quatre points hauts, puis les mêmes plus le point 3, puis plus les points 3 et 6, puis plus le point 6. La roue rend visible la logique du système : le braille n'est pas une liste de symboles à mémoriser, c'est une combinatoire.
Un moteur pas-à-pas standard fait 200 pas par tour. Divisé par 40 positions : 5 pas pleins exactement par matrice. Pas de réducteur, pas de micropas, aucune erreur qui s'accumule sur un tour.
Prototype 3D
Caractéristiques
| Dimensions | 600 × 330 × 300 mm |
| Poids | 12 à 18 kg |
| Couronnes | Ø 130 à 150 mm, laiton ou acier |
| Positions | 40 matrices par couronne |
| Indexation | 5 pas pleins par position, sans réducteur |
| Actionneurs | 2 moteurs pas-à-pas + 1 presse à came |
| Pas de cellule | 6,3 mm |
| Écartement des points | 2,5 mm |
| Ruban | papier 120 à 160 g/m², largeur 20 à 25 mm |
| Alimentation | 24 V |
| Maintien du relief | 0 W |
| Reconnaissance vocale | modèle embarqué, aucun envoi de données |
| Estimation matière & usinage | 2 500 à 4 000 € |
Chiffres de conception, pas de mesures : la machine est au stade du prototype. Ce qui est publié ici est ce qui est arrêté, pas ce qui est promis.
Ce qui n'est pas résolu
Trois questions ne sont pas tranchées, et il vaut mieux les écrire que les découvrir en réunion.
Le consommable. Une machine en exposition consomme du papier en continu. À raison d'environ 150 mm par mot, une journée de forte fréquentation représente une trentaine de mètres. Le sourcing du ruban au bon grammage, le coût sur trois ans et la gestion du rebut font partie du projet, pas de ses à-côtés.
La tenue du relief. Un point embouti dans du papier résiste-t-il à cent doigts ? C'est le vrai inconnu du dispositif, et ça ne se répond que par un test d'usage.
La table braille. La table utilisée est générée par la règle des quatre séries plutôt que saisie à la main, ce qui écarte les fautes de frappe. Elle sera validée sur source normative avant usinage des matrices. Sur un projet braille, une cellule fausse n'est pas un détail.
État d'avancement
Conception mécanique arrêtée. Simulation tridimensionnelle du cycle complet réalisée. Table braille française générée et vérifiée.
Prochaine étape : le premier caractère embouti. Une matrice unique, un morceau de papier, et la réponse à la seule question qui compte à ce stade — la force nécessaire est-elle atteignable, et le point tient-il sous le doigt. Tout le reste attend ce test.
Ce que le TLE-01 rend possible
Le TLE-01 est conçu comme une brique réutilisable. Sa première mise en œuvre est l'installation Toucher l'écrit, produite avec l'Office Culturel et Artistique de Cenon. D'autres suivront : ce qui change d'un contexte à l'autre, c'est le caisson, le propos et la médiation, pas le mécanisme.
C'est aussi le premier objet d'un axe de travail plus large : des interfaces tactiles et vocales fabriquées localement, fonctionnant sans cloud, pour des écritures et des usages que le marché ne sert pas.
Parler du projet
Le TLE-01 peut être présenté, adapté ou coproduit avec une institution culturelle, un musée, une médiathèque ou un établissement scolaire.
